최신 고성능 검사 장비 PC를 맞춘다고 할 때, 대부분은 최신 인텔 코어 i9(14세대)이나 AMD 라이젠 9, 혹은 쓰레드 리퍼를 떠올릴 것입니다. 하지만 저는 오늘도 "구형"으로 취급받는 인텔 X299 플랫폼을 장바구니에 담습니다.
"고리타분하다"고 할 수도 있지만, 여기에는 수많은 장비를 조립하고 디버깅하며 얻은 명확한 이유가 있습니다. 이 글은 최신 PC가 오히려 검사장비에서 성능 저하를 일으키는 이유와, HEDT(High-End Desktop) 플랫폼, 특히 X299가 여전히 강력한 현역인 이유에 대한 기술 리포트입니다.
[이미지 1: 검사장비 PC 내부의 이미지 ]
2. 검사장비 PC의 첫 번째 관문, PCIe Lane
일반적인 게이밍 PC와 검사장비 PC의 가장 큰 차이는 '확장성'입니다. 검사장비에는 GPU 외에도 고속의 프레임 그래버, 다축 모션 컨트롤 보드, 고속 I/O 보드 등 수많은 PCIe 카드가 장착됩니다.
구분
Mainstream (i9-14900K)
HEDT (i9-10900X)
CPU
i9-14900K (Raptor Lake-S)
i9-10900X (Cascade Lake-X)
출시 시기
2023년 10월
2019년 11월
코어/스레드
24 코어 (8P+16E) / 32 스레드
10 코어 / 20 스레드
최대 클럭
최대 6.0 GHz
최대 4.5 GHz
CPU 직결 PCIe 레인
총 20개 (GPU용 16개 + NVMe용 4개)
총 48개
PCIe 세대
PCIe 5.0 / 4.0 지원
PCIe 3.0 지원
메모리 지원
듀얼 채널 DDR5 / DDR4
쿼드 채널 DDR4
칩셋
Z790
X299
CPU-칩셋 연결
DMI 4.0 x8 (PCIe 4.0 x8 상당)
DMI 3.0 x4 (PCIe 3.0 x4 상당)
[PCIe Lane 비교]
메인스트림 PC의 한계 (예: 인텔 14세대 i9-14900K)
최신 CPU인 i9-14900K (Z790 칩셋 보드)를 예로 들어보겠습니다. 스펙상으로는 최고처럼 보이지만, 'CPU가 직접 제공하는 Lane'은 총 20개 (16+4) 뿐입니다.
Lane 부족 및 분할: 20개의 Lane은 보통 그래픽카드(GPU)에 x16, 주 저장장치(NVMe SSD)에 x4로 할당됩니다. 이것으로 CPU 직결 Lane은 끝입니다.
칩셋의 한계: "그럼 나머지 슬롯은요?"라고 묻는다면, 그 슬롯들은 Z790 칩셋을 거쳐서 CPU와 연결됩니다. 칩셋이 CPU와 연결되는 통로(DMI 4.0 x8)는 기껏해야 PCIe 4.0 x8 수준의 대역폭입니다. 즉, 모든 추가 장치(모션 보드, 프레임 그래버, 추가 NVMe, LAN 카드 등)가 이 좁은 통로를 나눠 써야 합니다.
성능 저하: "Lane 수가 적으면 Pcie 8x - 8x 로 동작"하게 되고, 특히 고해상도 이미지를 "그래픽 카드 메모리에 올릴때 속도 저하"가 발생합니다. (Bayer 변환, 균일도 처리 등 GPU 연산 시 치명적)
인식 불가: 칩셋을 거치는 Lane에 고대역폭 카드를 2개 이상 장착하면, 대역폭 부족으로 "IO 보드, 모션컨트롤등 들어가는 PCIe 가 많아서 인식이 안"되는 최악의 상황도 발생할 수 있습니다.
비교: HEDT 플랫폼 (예: 인텔 i9-10900X)
반면 제가 사용하는 X299 플랫폼의 i9-10900X는 CPU 자체에서 48개의 Lane을 직접 제공합니다.
GPU(x16), 프레임 그래버(x8), 모션 보드(x8), 고속 I/O(x8)를 모두 꽂아도 칩셋을 거치지 않고 CPU와 직결되며, Lane이 8개나 남습니다. 모든 카드가 제 속도를 낼 수 있는 것입니다.
물론, 너무 세대가 차이나면 PCIe 세대 차이(예: Gen 3.0 vs 5.0)에서 오는 대역폭 등을 고려했을 때 최신 CPU가 좋을 수도 있습니다. (하지만 지금 제 환경에선 Lane 개수 확보가 더 중요합니다.)
3. 본문 2: 왜 X299인가? (feat. 쓰레드 리퍼 실패기)
이 문제를 해결하려면 CPU에서 직접 풍부한 Lane을 제공하는 HEDT 플랫폼이 필수입니다.
선택지 1. AMD 쓰레드 리퍼: 저도 처음엔 더 많은 코어와 Lane을 제공하는 쓰레드 리퍼를 선택했습니다.
문제: "동작에서, 고른 성능을 가져오지 않았다. 특히 로드가 많이 걸리는 작업시에!" 이유는 명확히 밝히지 못했으나, 24시간 동작하는 장비에서 원인 불명의 속도편차는 치명적이었습니다.
예상은 Numa 아키텍처에 따른 속도 저하라고 생각 되지만, 현재로 적용하기에는 무리가 있었습니다. 이 문제에 대해서는 다음에 집중적으로 확인해봐야 될듯 합니다.
선택지 2. 인텔 X299:
검증된 안정성: X299 플랫폼은 수년간 시장에서 검증되었습니다.
충분한 Lane: CPU에 따라 44~48개의 PCIe Lane을 제공, GPU x16, 모션 x8, 프레임 그래버 x8... 모든 카드를 최대 성능으로 구동하고도 Lane이 남습니다.
이것이 제가 "고성능 컴퓨터를 쓰고 싶지만, 옛날 x299쓰는이유"입니다.

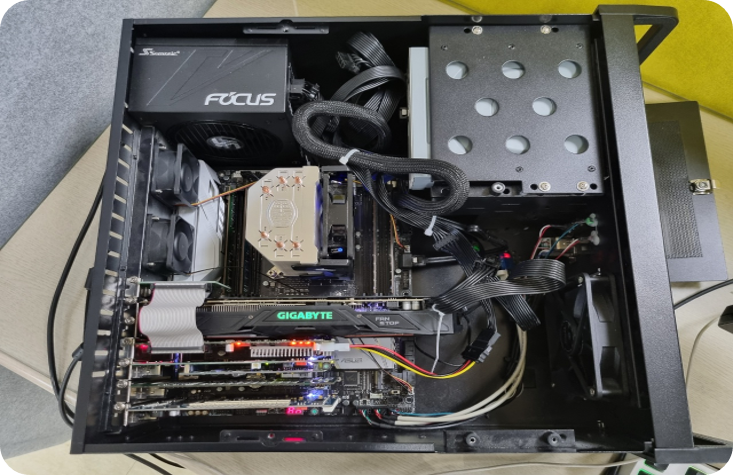

[이미지 3: 실제 보드 설치 사진] (설명: 사용자님 실제 사진. GPU, 모션 보드, 프레임 그래버 등 PCIe 슬롯이 가득 찬 X299 메인보드 사진)
4. 검사 속도의 진실 - '클럭' vs '코어'
다른 최신 CPU가 코어도 많고 좋은데, 왜 X299 CPU를 쓰나요?
Lane 문제와는 별도로 생각해볼 부분이 있습니다. 검사 프로그램의 특성을 확인하여, 결정을 해야 될거 같습니다.
내 프로그램의 특성:
S/W: Cognex 라이브러리 + OpenCV 사용
작업: 8~12 멀티쓰레드를 이용한 Frame 검사
GPU: Bayer 변환, 균일도 처리 등 병렬 연산
가설: "실제 단순 검사속도의 차이는 세대수가 아닌 클럭속도 와 쓰레드 개수가 중요"
검증:이 가설은 맞습니다.
클럭 속도: Cognex 같은 전통적인 Vision 라이브러리는 여전히 **단일 스레드의 처리 속도(클럭)**에 큰 영향을 받습니다.
코어 활용: 제 프로그램은 "8~12 멀티쓰레드"를 사용합니다. 12코어/4.5GHz CPU와 32코어/3.8GHz CPU가 있다면, 제 환경에선 12코어 CPU가 더 빠를 수 있습니다.

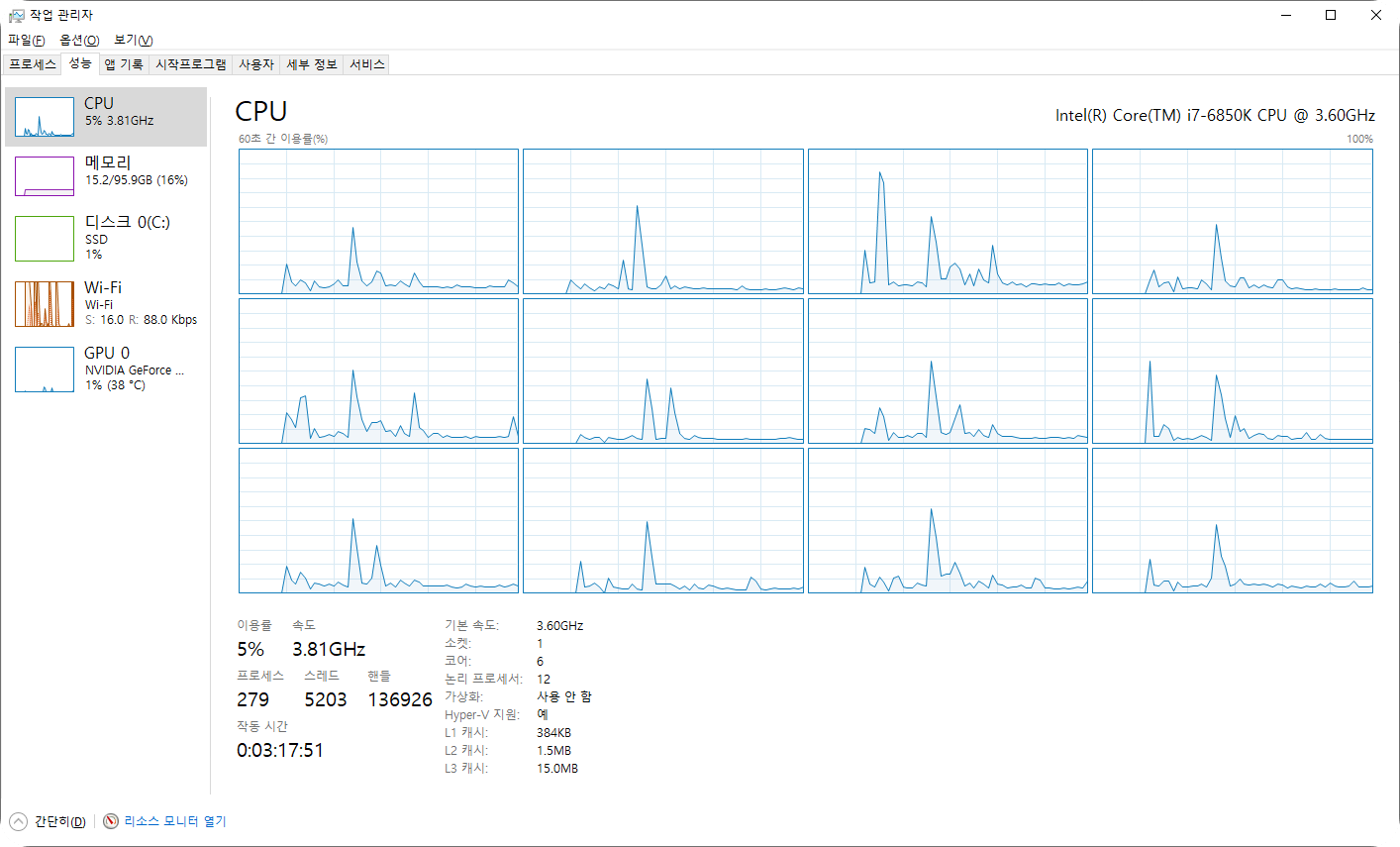

[이미지 2: 작업 관리자 스크린샷 ] - 8~12개 쓰레드에 부하가 걸리고 있는 Windows 작업 관리자 스크린샷 이해용
결론: 무조건 많은 코어보다, '필요한 만큼의 코어 수'와 '높은 단일 코어 클럭'을 가진 X299 CPU(예: i9-10900X, 10920X)가 제 애플리케이션에는 더 효율적이었습니다.
5. 나만의 고집? - One-PC 아키텍처
많은 전문가가 안정성을 위해 "제어 PC 와 Vision PC를" 나누라고 조언합니다. 하지만 저는 하나로 통일합니다.
PC를 나누는 순간, 두 PC 간의 '통신'이라는 새로운 변수가 생깁니다.
Ethernet 통신은 그 자체로 지연 시간(Latency)을 유발하며, "다른 라이브러리의 간섭에 의한 속도 저하"보다 더 예측 불가능한 문제를 일으킬 수 있습니다.
모든 카드가 하나의 메인보드(PCIe 버스) 안에서 직접 데이터를 교환하는 것이 가장 빠르고 확실합니다.
"물론 고리타분한 나만의 고집일 수 있습니다." 하지만 실시간 데이터 처리가 생명인 장비에서, 이 '단순함'은 가장 강력한 무기입니다.
6. X299, 여전히 최고의 '작업대'
최신 게이밍 PC가 '스포츠카'라면, X299 플랫폼은 '대형 트럭'입니다. 검사장비는 화려한 스포츠카가 아니라, 많은 짐(카드)을 싣고(PCIe Lane) 24시간 안정적으로 달려야 하는(안정성) 트럭이 필요합니다.
PCIe Lane, 검증된 안정성, 그리고 내 S/W에 맞는 고클럭 CPU. 이 세 가지 이유로 저는 오늘도 고성능 검사장비를 위해 구형 X299 플랫폼을 고집합니다.
앞으로도 저의 의견이 항상 맞을 수가 없습니다. 계속 발전하니까요. 이것만 기억해주시면 됩니다.비전 PC를 선정할때기본적인 Lane 수, 검사 프로그램의 특성 등을 확인하여 PC 선정!!!
